Présentation |
| Produit | Formats bruts (mm) | Formats utiles (mm) | Epaisseurs (mm) |
| Triply RL 2 rives | 2500 × 607 2500 × 1227 |
2500 × 600 2500 × 1220 |
12-15-18-22 |
Le panneau est non poncé.
 |
 |
|
Domaine d'emploi |
- Support de couverture cuivre et inox en feuilles
- Support de couverture (tuiles canal ou bardeaux bitumés) et support d'étanchéité
- Plafond support d'isolation (procédé SARKING)
|
Références réglementaires |
DTU 43-4 "Toitures en éléments en bois et panneaux dérivés du bois avec revêtement d'étanchéité"
DTU 40-14 "Couvertures en bardeaux bitumés"
DTU 40-22 "Couvertures en tuiles canal de terre cuite"
DTU 40-44 "Couvertures par éléments métalliques en feuilles et longues feuilles en acier inoxydable étamé"
DTU 40-45 "Couvertures par éléments métalliques en feuilles et longues feuilles en cuivre".
|
Règles générales de mise en œuvre |
- Etat du chantier
- la mise hors d'eau du Triply sera effectuée sans délai (un bâchage peut s'avérer nécessaire)
Lors du stockage, les panneaux doivent rester parfaitement plans, en alignant dans les piles les chevrons intermédiaires.
Ils doivent être à l'abri de l'eau (hangar ou bâche) et sans contact avec le sol.
|
|
- Sens de pose des panneaux
|

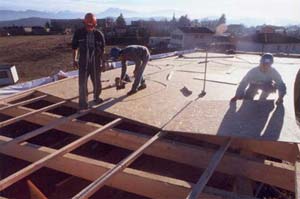

Pose des panneaux Triply sur trois appuis |
| (ou plus) |
Les éléments Triply sont posés à joints décalés (pose dite à coupe de pierre) en parties courantes. Il en découle que, dans des zones localisées, et, en particulier, aux extrémités de la toiture, ils peuvent reposer sur deux appuis.
Les petits côtés doivent reposer sur un appui continu. La largeur minimale de repos à chaque extrémité du panneau est de 25mm.
De plus, des jeux suffisants doivent être ménagés entre les extrémités des éléments (au minimum 1 mm/ml de panneau réparti à chaque extrémité et dans les deux sens).
Les portées maximales (en cm) d'axe en axe en fonction des charges autres que le poids propre des éléments porteurs sont indiquées dans le tableau ci-dessous.
Ces portées sont des sous-multiples de la longueur des dalles.
Les petits côtés doivent reposer sur un appui continu. La largeur minimale de repos à chaque extrémité du panneau est de 25mm.
De plus, des jeux suffisants doivent être ménagés entre les extrémités des éléments (au minimum 1 mm/ml de panneau réparti à chaque extrémité et dans les deux sens).
Les portées maximales (en cm) d'axe en axe en fonction des charges autres que le poids propre des éléments porteurs sont indiquées dans le tableau ci-dessous.
Ces portées sont des sous-multiples de la longueur des dalles.
| Epaisseur Triply (mm) |
Charges (daN/m2) | ||||||
| 100 | 150 | 200 | 250 | 300 | 350 | 400 | |
| 12 | 62,5 | 62,5 | - | - | - | - | - |
| 15 | 83,3 | 83,3 | 83,3 | 62,5 | 62,5 | - | - |
| 18 | 125,0 | 83,3 | 83,3 | 83,3 | 83,3 | 62,5 | 62,5 |
| 22 | 125,0 | 125,0 | 125,0 | 83,3 | 83,3 | 83,3 | 83,3 |
| Ces valeurs ont été établies : • pour une flèche maximale de 1/400, • avec un cœfficient de sécurité égal ou supérieur à 5, • pour un panneau ayant un taux d'humidité inférieur à 22%, • pour trois appuis (petites rives supportées). |
|
|
Structures porteuses |
• une structure bois : solivage, charpentes traditionnelles sur chevrons ou sur pannes, charpentes industrielles sur fermettes
• une structure métallique
• une structure béton ou maçonnerie : fourrures bois ou fourrures métalliques
|
Fixations |
Sur ossature bois, les panneaux sont cloués, vissés à raison d'une fixation tous les 15cm sur appuis d'extrémités et tous les 30 cm sur appuis intermédiaires.
La longueur minimale des fixations est indiquée dans le tableau ci-dessous : |
|
Epaisseur Triply (mm) |
12 | 15 | 18 | 22 |
Pointe galvanisée lisse Pointe torsadée ou crantée |
50 40 |
60 50 |
70 50 |
80 60 |
Vis à bois tête fraisée (Avant trou nécessaire) |
30 | 35 | 40 | 50 |
• Sur structure métallique, prévoir des vis auto-taraudeuses. Leur longueur doit permettre un dépassement de la sous-face du profilé métallique de 5mm.
L'espacement des fixations est de 30 cm sur appuis d'extrémités et de 60cm sur appuis intermédiaires. • Grands côtés des panneaux assemblés par rainure-languette. |
|
